       2015年大升级,折腾电脑一年多才稳定下来。一晃四年过去了,电脑用着还算不错。感觉有点慢,不过一般应用没问题。因为之前淘了几块2011 E5 CPU,所以买了些配件搞了个X79二奶测试机,我这台1155大奶还没有想过升级。

       2019年7月初,给孩子买了台戴尔14寸笔记本,测试时发现这个笔记本的鲁大师分数远超我的台式机,心里不平衡了,于是开始酝酿2019年电脑大升级。

       2019年初搞了个大衣柜电脑测试平台,这次升级测试就是在这个平台完成的,有这样一个平台真是方便了很多。

已有配件:E5-2665 ES(图00)和8Gx4 ECC 服务器内存(图01),所以定位是X79主板。



2019.9.9   下单淘宝华南金牌X79豪华大板,全新。     498元   (卖家-20,返现65)

2019.9.13  收到华南金牌X79豪华大板(图1)



2019.9.14  下单淘宝400W DC-ATX电源,全新。          99+10改线+12运费=121(淘金币等优惠4)   原来的120W电源怕不够用。

2019.9.16  下单咸鱼HP 750W服务器电源,备件。        45+10运费

2019.9.17  下单京东浦科特M9PeGn 256GB M.2固态,全新。   329.00元      (京豆-40,白条-2)

2019.9.17  下单京东乔思伯 M.2 散热器,全新。            36.9元

2019.9.18   收到上面一堆, M.2固态 和散热(图2);400W DC-ATX(图3);HP750W 电源(图4)

开始装系统。结果M.2固态硬盘装win7太困难,折腾半天才算装好,我都快放弃了。



2019.9.18  下单淘宝免焊接DC插头5525,全新                0.70元+5运费

2019.9.20  收到5525DC插头(图5),测试400W DC-ATX。接的是原来的戴尔12V 18A电源,电脑运行毫无问题,说明200W电源无压力。



2019.9.18  下单咸鱼服务器12V电源转接板,全新            12元

2019.9.21  收到转接板(图5) ,装上测试(图7)。这个HP 750W电源还是很静音,贴近才听到风扇的声音。电脑运行也没问题,电源只是微热。

2019.9.22  找出电源功率计测试(图8)。我这台E5 X79平台待机功率60W左右,鲁大师性能测试和CPU温度压力测试时(CPU满载)功耗在150W左右,更严酷的测试没有做。说明E5 X79平台还是比较省电的,我买250W电源就可以了,不过买高了也没事,以后再升级可以继续用。

2019.9.23  昨天测试时发现我的大衣柜测试平台没有音箱,测试时只好接耳机。今天从单位拿回来我很久以前改造的联想机箱里面的小音箱(图9),剪短线接了个12V电源,放进了大衣柜。



2019.9.20  下单咸鱼微星GT730 显卡,二手。                    110元

显卡是这次升级最先看的,可是一直也没定下来。咸鱼淘宝问了很多卖家都爱搭不理。

2019.9.24 收到显卡(图10),刀卡还真是小。底下有M.2 SSD,我加的乔思伯散热有17mm高,挡住了正常的显卡散热,需要改造散热器。仍然是无风扇设计,没有在原散热上改造。我找出了一块比较厚实的CPU散热器(图11)(认识它的人年龄都不小了),尺寸正好,改动也不大。找出小锯动手,锯好的效果(图12)。散热装到显卡上需要螺丝固定,需要手电钻打眼攻丝(这又说到我为啥买微星显卡,因为这卡的散热安装孔偏高(图16),很多卡最下面两个孔太低,我要改散热下面两个孔就用不上,现在的显卡都是好几层的,我在显卡上重新打孔不现实)。我用的是卡瓦尼手枪钻,败家的都知道,几十元。弄好的效果(图13),这是个精细活,要不断调整,最后和显卡对比完全符合。

2019.9.25 昨天干到很晚,熬不住了睡了。今天起来接着干。干活不难,难的是找东西。这找了半天合适的螺丝都没有,只有自己拿老虎钳截了(图14)。最后就是安装,显卡芯片抹好硅脂,安装散热,完成(图15)



2019.09.21  下单淘宝USB 3.0插座90度弯头,全新。         4.8+5运费

翻出以前为了B75买的USB 3.0前置盒。当年这个盒子还在路上的时候,我那可怜的B75就牺牲了,后来配的Z68没有USB 3.0前置接口,所以就一直闲置,现在好了可以搬入新家。可是安装发现我那电源挡住了USB 3.0前置接口(图6),怎么办?上万能的淘宝,发现有卖“USB3.0 插座90度转向弯头”。于是下单。看说明是用于避免挡住显卡,可是我这是电源挡住了,说出去估计都没人信。

2019.9.24 收到转接头(图10)(图中右上角)。看着小巧,我试了下仍然不行,还是厚,看来还得买延长线。



2019.9.25 显卡散热改好了,该搞CPU散热了。CPU散热我用的下压式热管散热器,去掉风扇。可是大的下压式热管都是背面拧螺丝,这换个U就得拆主板,太麻烦。虽然我加工了把螺丝改到正面但是拆装仍然费事。这次升级到2011,原来的1155接口就不能用了,于是改造开始。我看到类似AMD的下压式按压安装散热很方便,而且可以换底座兼容很多接口,于是咸鱼买了些这种配件。图中左边是我要改造的散热(图20),右边是买的配件。拆下原来的架子,新架子放上试试(图21)。于是打眼,攻丝。干完活试试(图22)。就是原来的螺丝小了,又找了找,不出意料没有合适的,无奈上老虎钳(图23),没有解决不了的问题。最后安装(图24)。安装到主板上的样子(图25)

万事俱备,总装开始了,主板装入机箱,看看还不错(图26)。然而在装硬盘时出了新问题(图27),硬盘装好后挡住了电源,说出去都没人信。没办法只好把电源放置在硬盘右侧(图28),加一根ATX延长线吧,这样就不用买USB3.0延长线了,但是后来的情况证明我太天真了。



2019.9.26 淘宝下单ATX延长线  23.75元,顺便买了根四针CPU风扇延长线  3.80元。

2019.9.26 京东下单绿联3米HDMI线  39元, 9月27日收到。

2019.9.26 京东下单百威狮14*350mm加长电锤钻头  18.9元,10月1日收到。



2019.9.28 收到延长线(图30),买的特氟龙镀银线。装好的样子,还行(图31)。把电源弄了弄,放到原来的戴尔18A电源位置上(图29)。后面接线处怕短路落灰就加了个买东西送的护腕,不过好像妨碍通风,不过这电源功率大也不热。装好后想着USB 3.0前置转向头没白买,这下能用了,结果发现还是不行,机箱的软驱光驱位装上还是碍事,还是得买USB 3.0延长线。

这下可以用新电脑了吧,装好电脑。开机没反应,看主板上的数码,走走就停了。想一想我这平台在大衣柜里(说出去估计没人信)还用得好好的,到底是哪里出了问题呢?折腾半天(这里省略XXX字),后来换了VGA线才发现是显卡HDMI接口坏了,我用DVI转HDMI转接头插DVI上就没事。这不行啊,我得用两个HDMI,显示器和电视,一个用DVI转,一个HDMI,看来还得买显卡。这个显卡买了一直在大衣柜里面用VGA,十多天过去了,估计卖家也不认账,只怪自己买回来没都测试一下。不过还要给父母电脑升级,这个显卡就用在那里吧,那显示器没有HDMI接口,只有个DVI接口。



2019.9.28 下单淘宝USB前置 3.0延长线  6元+7元运费。

2019.9.29 下单咸鱼微星GT730 显卡,二手。            108元。



2019.10.2 收到USB前置 3.0延长线(图32),买的不便宜,没办法刚需。这下子总算装好了(图33)、(图34)。

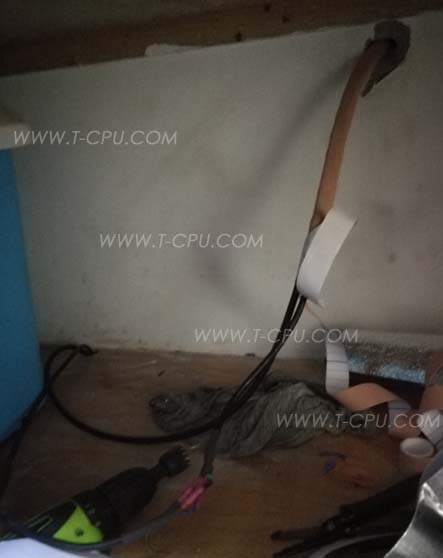

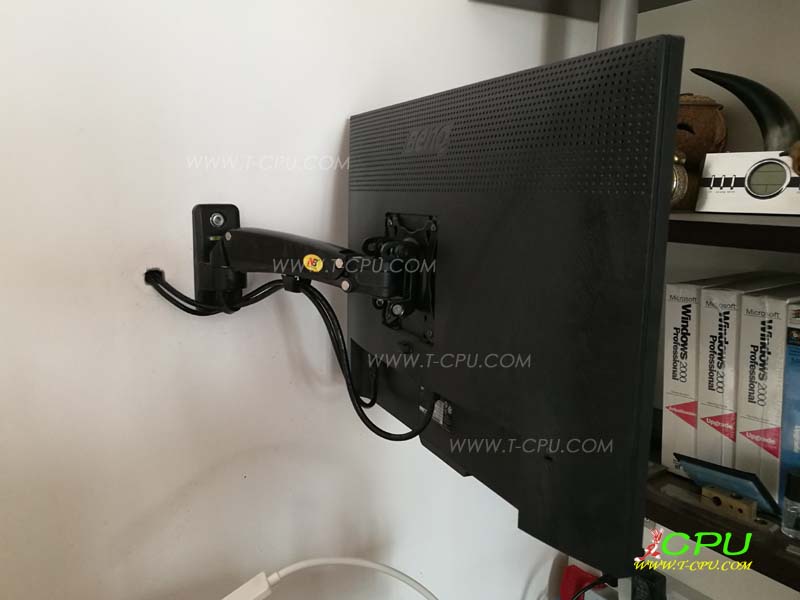

京东买的加长电锤钻头也到了(图40)。现在流行走背线,我这显示器的线也走背线。装电脑没见过用电锤的吧,开开眼。弄好的样子:显示器背面(图41)、(图42),显示器墙背面是储藏间(图43),机箱处(图44),看看是不是清爽了(图45),原来是有两根黑线。绿联3米HDMI线是用在这里,电源线我是用了两根三芯电源线接起来的。



 2019.10.5 收到微星GT730 显卡(图46)。和上次的不一样,这个是黑色的,貌似是版本号不同,应该不是假的吧。为啥认准微星730,还是因为散热器安装孔的原因。

这下子终于是完美收工,但是,但是天真依旧打败了我。电脑是装好了,用起来是没问题,手贱测试了下速度,才11MB/秒,不对啊,一看本地连接里面速度才100M。我家是电信200M宽带,猫、路由器、网卡都是千兆,线是装宽带给的超5类,应该没问题啊,换线以前测试是没问题的。想想以前是用的单位的压线钳和水晶头,这次淘宝买的便宜钳子送的头,估计问题在这里。



2019.10.6下单淘宝绿联超五5类水晶头,10个6.9元,用了2元红包+3.97元集分宝,不到1元。

2019.10.10 收到水晶头,换上之后就正常了,测试前后对比(图47),看来水晶头也不能贪便宜。



2019.10.10下单京东绿联7类网线1米 15.90元,11日收到。用于光猫到路由的连接,原来是随机的超五类线,虽然换线现在没提高,为了稳定和以后,买一条也好。

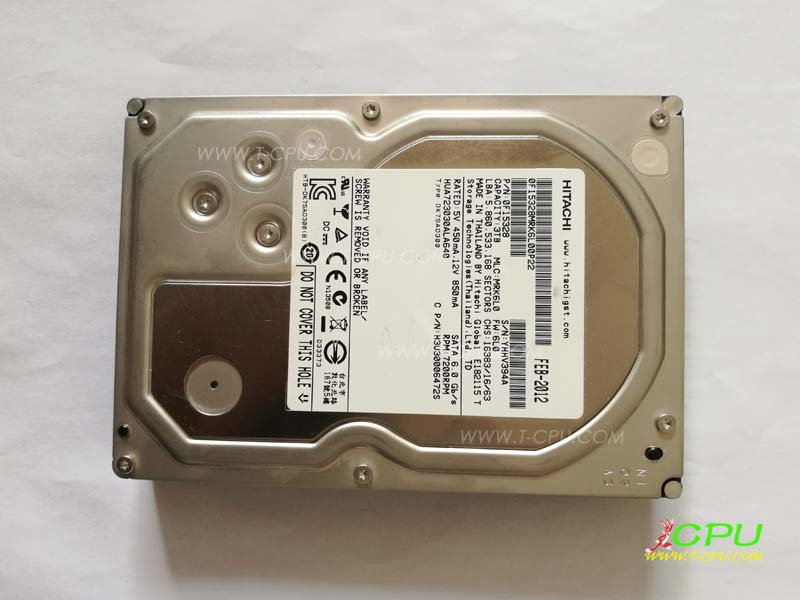

2019.10.10下单淘宝日立3TB 硬盘,220元(图50)。龍嗣出的,想想还是买一个大硬盘做备份的好。



2019.10.18下单联想USB 3.0外置刻录机,69元(图51),原来的台机刻录机不好用了,买个便携的别处也能用。



2019.10.21下单ORICO 1106ss光驱位硬盘抽取盒,49元(图52),换下原来的光驱位抽屉收纳盒(图53)。刚买的3T硬盘可以放里面,作为仓库盘。



2019.10.29下单京东腾达AC23无线路由器,11.1收到。正好路由器也升升级。



到这里,这次2019大升级就基本结束了。



最后回顾一下我的电脑升级历程(我只有一台电脑,无二奶机):

第一套平台:1998年组装的AMD k6-2 266 + FIC大众 VA-503+(socket 7)+Yuan小影霸 AGP 3D-128 +Pine松景S3 sonic vibes PT2622,卧式AT机箱。2004年退 役,服役6年。

第二套平台:2004年组装的AMD 速龙2000+ + MSI微星 KT6V(socket 462)+ 小影霸MX440,换成立式ATX机箱。2008年退役,服役4年。此平台后对AMD失去信心,转向Intel阵营。

第三套平台:2008年组装的Intel E5200 + MSI微星 G31M3(775)。 微星G31没坚持到退役就中途陨落,没法换了Intel原厂G31。之后再不买微星主板;后Intel原厂G31给父母电脑(478平台)升级,我又升级为SOYO梅捷 SY-I5G41-L V6.0;后CPU由E5200升级为志强E5420(771);2015年初CPU升级为志强E5440。2015年退役,服役7年。

第四套平台:2015年7月组装的Intel I7 ES + ASRock华擎 B75 Pro3-M。回归卧式ATX机箱。华擎 B75工作了四个月中途陨落,继任的是临时上马的华擎Z68 pro3 Gen3。2019年退役,服役四年。

第五套平台:2019年9月组装的Intel E5-2665 ES+华南金牌X79豪华大板+微星GT730显卡。



以上主板可以到主板图库中查看 http://www.t-cpu.com/box-board.html

  硬盘升级历程:

1、昆腾火球 3.2G。1998年购买,2000年退役,服役2年。

2、IBM腾龙二代玻璃硬盘 20G。2000年购买,2005年退役,服役5年

3、希捷酷鱼 80G串口。2005年2月购买,2014年8月退役,服役9年。

3、希捷酷鱼 1T薄盘。2014年8月购买,2017年9月退役,服役3年。

4、光威 128G SSD固态硬盘。2015年11月购买,2019年退役(到父母家电脑上服役)。

5、希捷酷鱼2T硬盘。2017年9月12日购买。

6、浦科特M9PeGn 256GB M.2固态。2019年9月18日购买。

7、东芝3T硬盘。2019年10月10日购买。

  显示器升级历程:

1、飞利浦15寸平面直角CRT。1998年购买,2004年退役,服役6年。

2、明基17寸液晶。2004年购买,2015年退役,服役11年。

3、19寸正屏液晶(游戏机淘汰,无牌无壳)。2015年购买,2019年退役,服役4年。

4、明基25寸 16:10 液晶显示器。2019年5月购买。

  音箱升级历程:

1、润宝轻骑兵M2。1998年购买,2015年退役,服役17年。

2、创新 Inspire T12 。2015年购买。
